نمای خارجی هر ساختمان، اولین بخش قابل مشاهده برای بیننده است و نقشی مهم در زیبایی، هویت و حتی ارزش آن بنا ایفا می‌کند. در میان انواع نماهای نوین، نمای کرتین وال (Curtain Wall) یا همان نمای لامل ، یکی از متداول ترین و کاربردی‌ترین گزینه‌ها به حساب می آید. این نوع نما به دلیل طراحی شیشه‌ای و سبک خود، جلوه‌ای لوکس و چشم‌نواز ایجاد کرده و علاوه بر زیبایی، کارایی بالایی نیز دارد. در این مقاله از ماهور پنجره ، به بررسی انواع نمای کرتین وال، اجزا، ویژگی‌ها و روش‌های اجرای این نما می‌پردازیم، پس تا انتهای این مطلب همراه ما باشید.

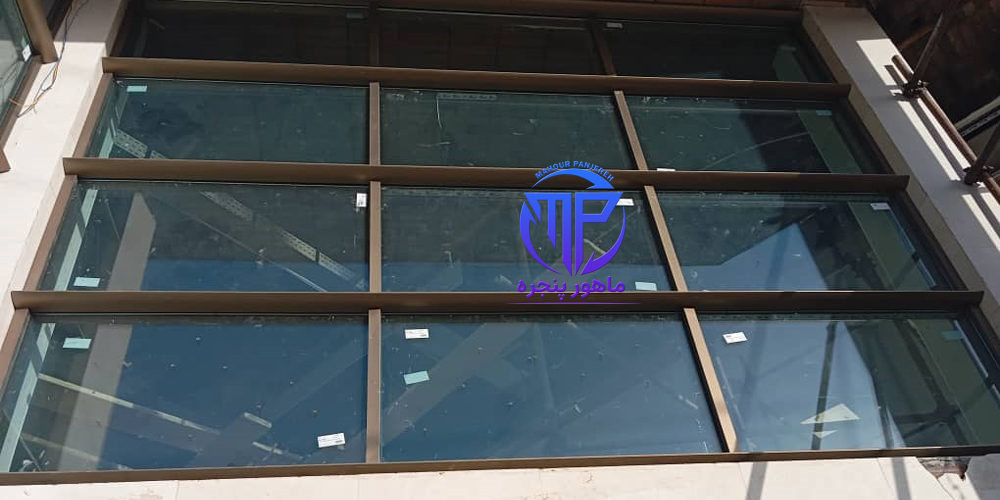

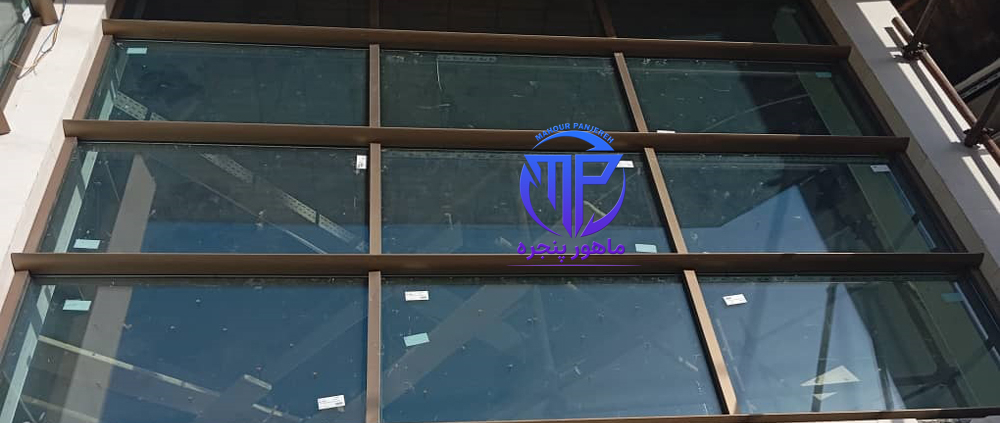

نمای کرتین وال چیست؟

نمای کرتین وال یکی از معروف‌ترین انواع نمای شیشه‌ای ساختمان  می باشد  که در آن هیچ گونه بار اضافی متاثر از وزن نما بر سازه وارد نشده و به عنوان یک سازه مجزا در ساختمان به حساب می آید. این ویژگی باعث تمایز این سیستم نسبت به سایر نماها است و به علت داشتن قابلیت‌های مطلوب، در بسیاری از پروژه‌ها در سراسر دنیا مورد استفاده قرار می‌گیرد.

ویژگی‌ها و مزایای نمای کرتین وال

مزایای سیستم های کرتین وال  درنمای ساختمان اولین چیزی می باشد  که توجه بینندگان را به خود جلب می کند. طراحی بیرونی علاوه بر اینکه به عنوان یک مانع محافظ در برابر شرایط آب و هوایی مختلف عمل می کند و همچنین ویژگی های جذاب یک ساختمان را افزایش می دهد، بر کیفیت زیبایی شناختی مناظر شهری نیز تأثیر می گذارد.

امروزه در ساختمان سازی نماهای مختلف با ویژگی های متفاوت وجود دارد. طرح های معماری نماها تحت تأثیر شرایط آب و هوایی، محل قرارگیری ساختمان، تعداد طبقات و برتری فردی با در نظر گرفتن پیامدهای مالی که صاحبان ملک ایجاد کرده اند، می باشد.

به عنوان یک معمار یا طراح که بر روی انواع مختلف سیستم های کرتین وال (لامل) کار می کنید، مهم است که چندین فاکتور را قبل از تصمیم گیری در مورد نوع سیستم کرتین وال برای پروژه خود در نظر بگیرید. گروه صنعتی ماهور پنجره به دلیل تخصص خود در شناسایی، پیشگیری و حل مسائل مربوط به شیشه، پنجره آلومینیومی، سیستم های کرتین وال و سایر زمینه ها مشهور است. برای کسب اطلاعات بیشتر و مشاوره در مورد طراحی نمای کرتین وال می توانید با گروه ماهورپنجره  تماس بگیرید.

سایر مزایای سیستم کرتین وال:

• زیبایی و جلوه بصری مدرن به دلیل طراحی شیشه‌ای و بدون کلاف، مخصوصا در ساختمان‌های بلند
• وزن بسیار سبک و مناسب برای سازه و مقاومت مطلوب در برابر عوامل محیطی
• جذب نور طبیعی و داشتن فضای داخلی روشن‌تر، مطلوب تر و بزرگ‌تر
• انعطاف‌ پذیری در طراحی، تنوع رنگ و امکان استفاده از انواع شیشه‌ها و پوشش‌های رنگی
• نوعی عایق برای جلوگیری از نفوذ آب، آلودگی، رطوبت، صدا و انرژی‌های ناخواسته
• امکان نصب مدل‌های متنوع بازشو در این نما
• سرعت بالای نصب و اجرا
• مقرون‌به‌صرفه بودن نسبت به کارایی

مشخصات فنی نمای کرتین وال

در ادامه به مشخصات فنی و اجزای نمای کرتین وال خواهیم پرداخت

لامل یا پروفیل‌های آلومینیومی

از اصلی‌ترین اجزای نمای کرتین وال پروفیل آلومینیوم است که شیشه‌ها روی آن قرار می‌گیرند و جنس آن باید طوری انتخاب شود که در برابر خوردگی و زنگ‌ زدگی و حتی در مناطق مرطوب، مقاومت و کارایی بالا داشته باشد. لامل‌های کرتین وال می‌توانند آلومینیومی، فولادی و چوبی باشند که پرکاربردترین نوع آن‌ها، آلومینیوم است. همچنین لامل‌ها در دو نوع اجرا می‌شوند:

• لامل مولیون (عمودی)

پروفیل‌های عمودی هستند که اسکلت اصلی نما را شکل می‌دهند و بار اصلی سیستم را تحمل می‌کنند.

• لامل ترنسم (افقی)

پروفیل‌های افقی‌اند که میان مولیون‌ها قرار می‌گیرند و در کنار آن‌ها شبکه آلومینیومی کرتین وال را کامل می‌کنند.

شیشه‌های دو یا چند جداره

این شیشه‌ها به عنوان یک پوشش روی سازه اصلی قرار می‌گیرند و سطح اصلی نمای کرتین وال را تشکیل می‌دهند. شیشه‌های نمای کرتین وال علاوه بر زیبایی، نقش عایق صوتی و حرارتی دارند و می‌توانند با پوشش‌های خاص بهینه‌تر شوند. همچنین در بخش‌هایی از نما، قابلیت بازشو نیز طراحی می‌شود تا تهویه طبیعی امکان‌پذیر باشد.

لاستیک‌ها و نوارهای هوابندی

این اجزای ضروری در نمای کرتین وال، وظیفه آب‌بندی و هوابندی شیشه‌ها و محافظت از آن‌ها در برابر ضربه یا نیروهای احتمالی را بر عهده دارند. همچنین مانع نفوذ گرد و غبار، رطوبت و سرما به فضای داخلی می‌شوند.

همچنین قابلیت انعطاف‌ پذیری این قطعات کمک می‌کند تا در زمان تغییرات دمایی یا لرزش‌های ناشی از زلزله، شیشه‌ها و پروفیل‌ها دچار آسیب نشوند.

براکت‌ها و اتصالات نگهدارنده

عناصر واسطی هستند که پروفیل‌های آلومینیومی (لامل‌ها) را به سازه اصلی وصل می‌کنند. این اتصالات طوری طراحی می‌شوند که وزن خود سیستم نما  را به سازه انتقال می دهد، بدون اینکه بار اضافی بر ساختمان تحمیل شود.

براکت‌ها و اتصالات بسته به سیستم مورد استفاده در کرتین وال تغییر می‌کنند و تضمین‌کننده استحکام نهایی سازه نما هستند.

انواع نمای کرتین وال

نماهای کرتین وال دارای انواع مختلفی هستند که تفاوت فیکس شدن شیشه ها را در لامل های آنها و در نتیجه ظاهر خارجی آنها بسیار متفاوت است.

1. نمای کرتین وال فریم لس (Frameless)
2. نمای کرتین وال سِمی فریم لس (Semi frameless)
3. نمای کرتن وال فیس کپ (Face Cap)
4. کرتین وال یوچنل (U channel)

هزینه کرتین وال چگونه محاسبه می شود؟

یکی از بزرگترین مسائل  کارفرمایان ساختمان که باید به آن توجه داشت هزینه تمام شده نمای ساختمان است. قیمت طراحی و نصب کرتین وال به عوامل مختلفی بستگی دارد. این عوامل شامل ابعاد محیط خارجی و ارتفاع آن ونوع شیشه مصرفی می باشد. همچنین هزینه نهایی اجرای نما با توجه به نوع سیستم اجرا، مواد مصرفی و سایر جزئیات مربوط به اجرا تعیین خواهد شد.
