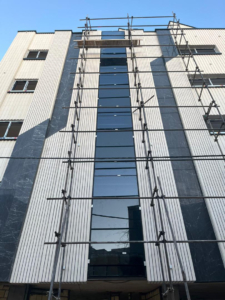

نمای کرتین وال یکی از معروفترین انواع نمای شیشهای ساختمان است که در آن هیچ گونه بار اضافی ناشی از وزن نما بر سازه وارد نشده و به عنوان یک سازه مجزا در ساختمان به شمار میرود. این ویژگی باعث اختلاف این سیستم نسبت به سایر نماها است و به علت داشتن قابلیتهای مورد نظر، در بسیاری از پروژهها در سراسر دنیا مورد استفاده قرار میگیرد.
ویژگی های نمای کرتین وال:
مهمترین ویژگی نمای شیشهای کرتین وال که آن را از بسیاری از دیگر نماهای ساختمان متمایز می نماید، خود ایستا بودن این نما است. نمای Curtain Wall سازهای جدا از ساختمان دارد و تمام وزن شیشهها بر روی سازه نمای کرتین وال (لاملها) وارد میشود. از این رو هیچ بار اضافهای را به ساختمان اضافه نمیکند.
این ویژگی همچنین باعث میشود تا عواملی مانند باد و باران تنها بر پوسته خارجی ساختمان وارد شده و تاثیری در پوسته داخلی ساختمان نگذارند. علاوه بر آن سیستم این نما بسیار سبک است، مقاومتی مناسب از خود در برابر عوامل خارجی نشان میدهد، سرعت اجرای آن بالا بوده و در کنار زیبایی فوق العاده قیمتی مقرون به صرفه نیز دارد.
سایر مزایای سیستم کرتین وال:
- زیبایی و جلوه بصری مدرن به دلیل طراحی شیشهای و بدون کلاف، خصوصا در ساختمانهای بلند
- وزن بسیار سبک و مناسب برای سازه و مقاومت مطلوب در برابر عوامل محیطی
- جذب نور طبیعی و داشتن فضای داخلی روشنتر، دلنشینتر و بزرگتر
- انعطاف پذیری در طراحی، تنوع رنگ و امکان استفاده از انواع شیشهها و پوششهای رنگی
- نوعی عایق برای جلوگیری از نفوذ آب، آلودگی، رطوبت، صدا و انرژیهای ناخواسته
- امکان نصب مدلهای متنوع بازشو در این نما
- سرعت بالای نصب و اجرا
- مقرونبهصرفه بودن نسبت به کارایی

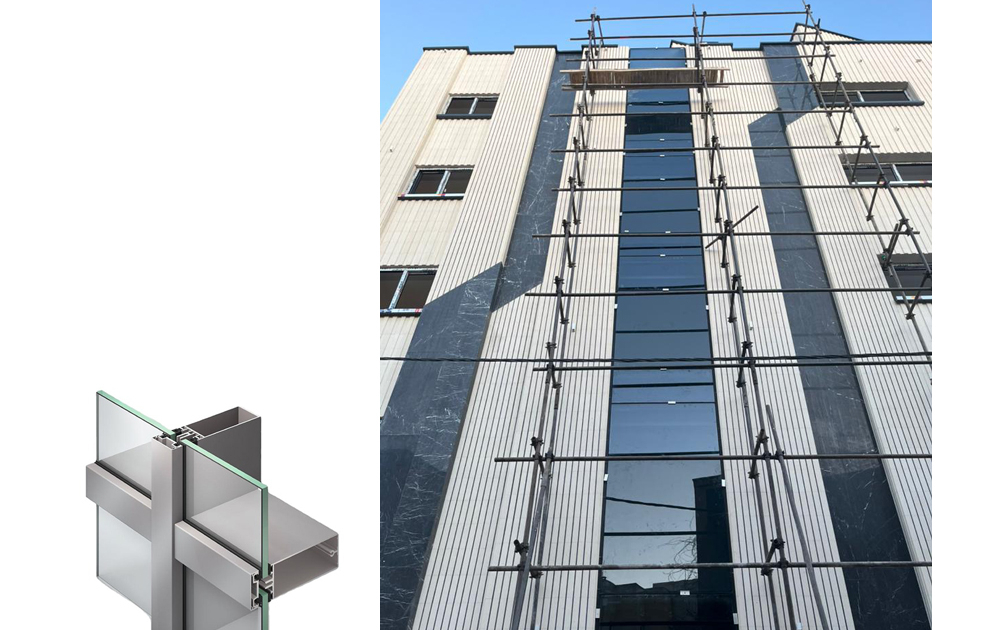

لامل یا پروفیل های آلومینیوم
از مهمترین اجزای نمای کرتین وال است که شیشهها روی آن قرار میگیرند و جنس آن باید طوری انتخاب شود که در برابر خوردگی و زنگزدگی و حتی در مناطق مرطوب، مقاومت و کارایی بالا داشته باشد. لاملهای کرتین وال میتوانند آلومینیومی، فولادی و چوبی باشند که پرکاربردترین نوع آنها، آلومینیوم است. همچنین لاملها در دو نوع اجرا میشوند:
- لامل مولیون (عمودی)
پروفیلهای عمودی هستند که اسکلت اصلی نما را شکل میدهند و بار اصلی سیستم را تحمل میکنند.
- لامل ترنسم (افقی)
پروفیلهای افقیاند که میان مولیونها قرار میگیرند و در کنار آنها شبکه آلومینیومی کرتین وال را کامل میکنند.
شیشههای دو یا چند جداره
این شیشهها به عنوان یک پوشش روی سازه اصلی قرار میگیرند و سطح اصلی نمای کرتین وال را تشکیل میدهند. شیشههای نمای کرتین وال علاوه بر زیبایی، نقش عایق صوتی و حرارتی دارند و میتوانند با پوششهای خاص بهینهتر شوند. همچنین در بخشهایی از نما، قابلیت بازشو نیز طراحی میشود تا تهویه طبیعی امکانپذیر باشد.این شیشه ها در قالب شیشه های تک جداره سکوریت, دوجداره ,سه جداره و لمینت قرار دارند.
لاستیک ها و اتصالات نگهدارنده
لاستیک ها
این اجزای ضروری در نمای کرتین وال، وظیفه آببندی و هوابندی شیشهها و محافظت از آنها در برابر ضربه یا نیروهای احتمالی را بر عهده دارند. همچنین مانع نفوذ گرد و غبار، رطوبت و سرما به فضای داخلی میشوند.
همچنین انعطافپذیری این قطعات کمک میکند تا در زمان تغییرات دمایی یا لرزشهای ناشی از زلزله، شیشهها و پروفیلها دچار آسیب نشوند.
اتصالات و نگهدارنده ها
عناصر واسطی هستند که پروفیلهای آلومینیومی (لاملها) را به سازه اصلی وصل میکنند. این اتصالات طوری طراحی میشوند که بار مرده (وزن خود سیستم نما) را به سازه انتقال دهند، بدون اینکه بار اضافی بر ساختمان تحمیل شود.
انواع نمای کرتین وال
نمای کرتین وال را میتوان با توجه به فریم شیشه، نحوه اجرا، و ویژگیهای ظاهری به دو دسته تقسیم کرد:
- نمای کرتین وال فریم لس (Frameless)
- نمای کرتین وال سِمی فریم لس (Semi frameless)
- نمای کرتن وال فیس کپ (Face Cap)
- کرتین وال یوچنل (U channel)
نمای کرتین وال نوعی نمای شیشهای مدرن و سبک است که به صورت سازهای مستقل از ساختمان اجرا میشود و علاوه بر زیبایی و جذب نور طبیعی، عایق مناسبی در برابر عواملی محیطی (آب، صدا و حرارت) به شمار میرود. این سیستم با اجزایی مانند لاملهای آلومینیومی، شیشههای دوجداره و براکتهای نگهدارنده ساخته میشود و در انواع مختلفی مثل فریم لس، سمی فریم لس، فیس کپ و یو چنل اجرا میگردد. سرعت نصب بالا، مقاومت در برابر عوامل محیطی و مقرونبهصرفه بودن از مهمترین مزایای نمای کرتین وال است.
